贯 增 刘来福 李冬初 韩 任
（1.首钢股份公司炼铁厂 2.北京宇宏泰测控技术有限公司）
摘 要 为了稳定生产操作，首钢炼铁厂在一烧混合料系统安装了一套MM710－21CS红外水分测量系统，不仅实现了对混合料水分的准确测定，而且还实现了对水分的自动控制，促进了生产过程的稳定和良性循环，使烧结矿产量提高，消耗下降，而且还降低了岗位工人的劳动强度，获得了较好的经济效益和社会效益。
关键词 红外水分测量系统 混合料水分 燃料消耗
1．前言
混合料水分的准确检测和自动控制是烧结生产中不可缺少的环节，烧结料水分的相对稳定对烧结过程的顺利进行以及实现烧结生产优质、低耗至关重要。为此，首钢炼铁厂与北京宇宏泰测控技术公司合作，在一烧车间混-4系统安装了一套由该公司开发研制的MM710－21CS水分测量控制系统，实现了混合料水分的在线测控。
该水分测控系统于2003年6月7日安装；9月4日13:15分在一混岗位实现水分在线检测和加水量的自动控制；10月13日10:00与“N-90”集散控制系统并网投入正常使用。近六个月的应用结果表明，MM710－21CS水分测量控制系统具有检测灵敏度高，使用方便，性能可靠等优点。使用后，烧结机上料系统变、停料次数大为减少，烧结矿产量提高，固体燃耗和煤气消耗下降，取得了较好的经济效益。
2．MM710-21CS水分测量控制系统工作原理
MM710-21CS水分测量控制系统的基本测量原理，是基于水分对特定波长的红外线的选择吸收特性，由水分检测仪的光源发出红外光，经透镜、滤光盘和反射镜将平面光反射到被测物料上，其中一部分红外光被吸收，另一部分红外光散射后经凹面镜聚焦到光电转换元件上，受光元件将光信号转换成电信号，这个信号的大小与被测物料的含水量有关，输出信号经放大，变换成统一标准信号用于显示、记录、控制或传送给计算机系统进行相关处理，系统还配有自动调节阀以实现给水量的自动控制。
3．MM710-21CS红外水分仪的创新点
⑴ 内置电气处理单元，智能化探头。
⑵ 采用特有增强型滤光镜镀膜技术。
⑶ 红外灯泡：经老化处理，寿命更长；经预调制，安装/更换时毋须光路校准；功率更大，红外光强度更大。
⑷ 直流无刷马达，转速高达每分钟6000-8000转，有效提高了检测速度，增加了综合抗干扰能力。
⑸ 波长数：最多可达10个波长，消除各种行业应用的环境影响。
⑹ 离轴光收集镜：更加充分利用红外光能，增强仪器的稳定性。
⑺增加光束分离器反射镜，增强红外光能。
⑻ LAPDOG光束分离器光孔编码细化，使红外光在探测器上分布更均匀。
⑼ 增大了取样面积；由原40毫米圆周块增加到60毫米，扩大了取样率。
⑽ 内部快速诊断装置，降低维护成本。
⑾ 窗口污染检测装置：当窗口水蒸气和尘埃凝集在探头镜上达一定程度时（对检测发生影响以前），该装置会自动提示，操作人员擦试干净后毋须再校正，减少了人为依赖性和风险。（有空气清洁窗时，不会有凝结情况出现）
⑿ 统一热度感应器，使探头免受过高温度影响，同时自动复位保险丝防止了意外损坏。
4．生产使用效果
为了考察混合料-4系统安装MM710-21CS水分测量控制系统后的使用效果，我们以8月份烧结生产指标作为基准数据，9月5日至10月4日作为试验期，进行对比分析。试验期与基准期烧结生产条件基本相同。
4.1 安装水分测量控制系统，操作规范化，生产良性发展

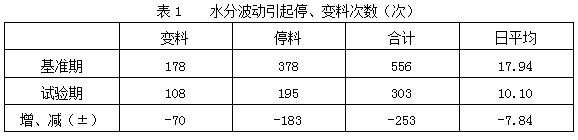

MM710-21CS水分测量控制系统投入使用以后，由于水分检测准确，并能够自动控制，使烧结系统的岗位操作更加趋于规范，生产得以顺行。配料室因水分波动而引起的上料量改变（变料）和缓料（停料）次数明显减少，试验期与基准期相比，变料次数由178次减少到
108次，减少了70次；停料次数由378次降低到195次，降低了183次，见表1。

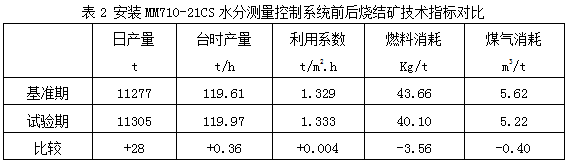

4.2烧结技术指标的变化
实现混合料水分自动控制后，烧结生产过程稳定，烧结矿产量提高，质量改善，同时由于混合料水分控制适宜，有利于烧结过程热传递，使烧结矿的燃料消耗下降，试验期与基准期烧相比，烧结矿日产量增加28t/d；每吨烧结矿的固体燃料消耗下降了3.56Kg/t；点火煤气消耗降低了0.4m3 /t。
4.3烧结矿物化指标的变化

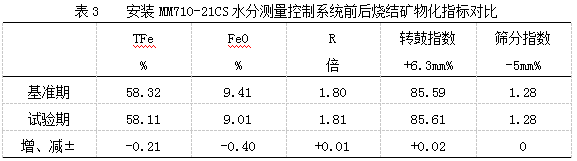

烧结混合料水分控制适宜后，烧结过程热传递相对稳定，热利用率良好，有利于烧结过程的固相反应。由表3可见，在烧结矿碱度水平控制相同的条件下，试验期与基准期相比，烧结矿FeO含量由9.41%降低到9.01%，降低了0.4个百分点；而烧结矿的转鼓指数不但没有下降，却增加了0.02个百分点，这对于实施精料方针是十分有利的。
4.4 系统测量精度可以满足烧结生产要求

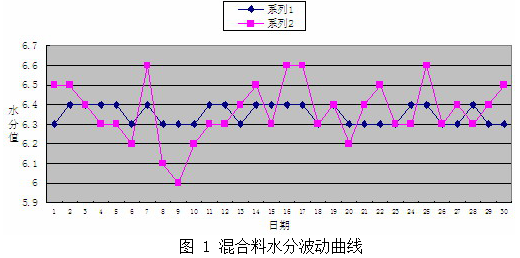

MM710-21CS水分测量控制系统测量精度为±0.3%，自2003年9月4日投入自动调控后，我们用常规的水分烘干法与MM710-21CS水分测量控制系统检测的水分进行比较得知，其测量精度完全达到设计要求。以2003年9月5日至10月4日的生产统计数据为例，采用烘干法测定的混合料水分平均值为6.3%，采用MM710-21CS水分测量控制系统测定的混合料水分平均值为6.4%，误差只有0.1%，完全达到设计和使用要求，检测对比情况见图1。
4.5 操作方便，使用效果好
MM710-21CS水分测量控制系统在一烧混合料-4系统应用近三个月，使用结果表明，它具有安装调试简单，生产使用方便，检测度灵敏可靠，水分调节准确等特点。改变了传统的凭借经验来判断混合料水分含量的方法，用先进的计算机控制技术准确对烧结混合料水分进行测定和调节。生产岗位操作人员只要根据要求设定混合料水分的中限值，该控制系统就会完全进行自动测量调节，使混合料水分在最短时间内就可以达到生产要求，为烧结优质、高产、低耗奠定了基础，同时又大大的减轻了岗位工人的劳动强度。
5．经济效益分析
烧结混合料系统应用MM710-21CS水分测量控制系统测定烧结料水分后，不仅提高了混合料水分测定的准确率，同时又减少了烧结过程水分的波动，使烧结矿固体燃料和点火煤气消耗均有不同程度的降低。根据基准期与试验期对比结果，每吨烧结矿固体燃料消耗降低3.56㎏，点火煤气消耗降低0.4m3/t ，如果固体燃料每吨230元/t，点火煤气每立方米按0.26元/ m3，则仅降低燃耗和煤气消耗两项，每吨烧结矿即可创效益：（3.56㎏÷1000×230元/吨）＋（0.4m3×0.26元/m3）=0.92元。以一烧车间02年产烧结矿401万吨计，即每年可创经济效益：401万吨×0.92元/吨 =370.04万元
6．结论
1) 北京宇宏泰测控技术公司开发研制的MM710-21CS水分测量控制系统不仅对混合料水分含量进行准确测定，而且还能实现水分的自动控制，完全可以应用于烧结混合料水分的在线检测和自动调节。
2 ）首钢一烧的生产应用结果表明，采用MM710-21CS水分测量控制系统以后，由于混合料水分稳定，促进了生产过程的良性循环，有利于烧结矿产、质量的提高。
3）采用该水分测量控制系统后，烧结矿产量提高，固体燃料消耗降低3.56㎏/t，点火煤气降低0.4m3/t,每年仅节约固体燃料和点火煤气即可创效益370.04万元。
4）MM710-21CS水分测量控制系统投入生产使用后，减轻了工人的劳动强度，对提高劳动生产率，减员增效创造了有利条件。
5）采用MM710-21CS水分测量控制系统，有利于烧结增产降耗。
APPLICATION OF MM710—21CS INFRARED MOISTURE MEASUREMENT/CONTROL SYSTEM IN SHOUGANG No1 SINTERING PLANT
Guan Zeng et al.
Abstract The MM710—21CS infrared moisture measurement/control system was adopted in SHOUGANG No1 sintering plant to control mixture. The plant result shows that the measuring precision of this system can meet the need of sintering operation and the on-line moisture control can be came true. After this system was adopted, the sintering operation was further smoothed, the sinter output was increased , the fuel consumption was decreased and the working condition of operator was also improved ,and then the satisfactory benefit was obtained .
Key words infrared moisture measurement/control system, mix moisture , fuel consumption
[作者简介]贯 增，男，北京人，首钢烧结厂 厂长
刘来福，男，北京人，首钢烧结厂技术科
作者联系方式：北京市 首都钢铁股份有限公司烧结厂
邮政编码：100041
电 话：010-88295917（办）
