MM710红外水分仪2001年12月由深圳市宇航自控有限公司（北京宇宏泰的前身）第一次成功应用在韶关钢铁有限公司105m2烧结机。

　　一：基本测量原理：基于水分对特定波长的红外线的选择性吸收特性。

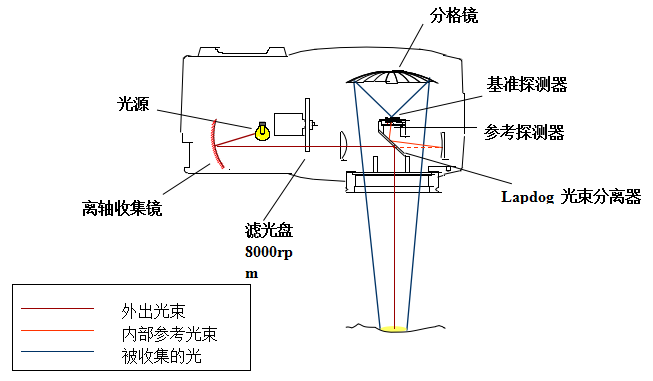

　　二：测量原理图：以下为其探头光路图。水分仪的光源发出红外光，经透镜、滤光盘和反射镜将平行光反射到被测物料上。其中一部分红外光被吸收，另一部分红外光散射后经凹面镜聚焦到光电转换元件上，受光元件将光信号转换成电信号。这个信号的大小与被测物料含水量有关，输出信号经放大、变换成统一标准信号用于显示、记录、控制或传送给计算机系统进行相关处理。

　　三：产品特点：

　　1. 内置电气处理单元，智能化探头。

　　2.特有增强型滤光镜镀膜技术。

　　3.红外灯泡：经老化处理，寿命更长；经预调制，安装/更换时毋须光路校准；功率更大，红外光强度更大。

　　4.马达：直流无刷马达，转速高达每分钟6000-8000转，有效提高了检测速度，增加了综合抗干扰能力。

　　5.波长数：最多可达10个波长，消除各种行业应用的环境影响。

　　6.离轴光收集镜：更加充分利用红外光能，增强仪器的稳定性。

　　7.增加光束分离器反射镜，增强红外光能。

　　8.LAPDOG光束分离器光孔编码细化，使红外光在探测器上分布更均匀。

　　9.增大了取样面积；由原40毫米圆周块增加到60毫米，扩大了取样率。

　　10. 内部快速诊断装置，降低维护成本。

　　11.窗口污染检测装置：当窗口水蒸气和尘埃凝集在探头镜上达一定程度时（对检测发生影响以前），该装置会自动提示，操作人员擦试干净后毋须再校正，减少了人为依赖性和风险。（有空气清洁窗时，不会有凝结情况出现）

　　12.统一热度感应器，使探头免受过高温度影响，同时自动复位保险线丝防止了意外的损坏。

 　　四：系统配置：

　　4.1．探头：MM710B

　　检测范围：水分

　　测量范围：0~50%

　　精度（%绝对值）：±0.1%

　　测量波段:：达10个（VFS技术）

　　 探头到产品操作距离：250mm（标准）

　　工作距范围：150-350mm（±100mm）

　　采样面积：60mm园周块

　　响应时间：0.1S-1000S指数或线性的数据通道选择：Devicenet,Profibus,Ethernet,TCP/IP及其它要求通道。报警设置：标准的高/低报警继电器，容量：1A/240V

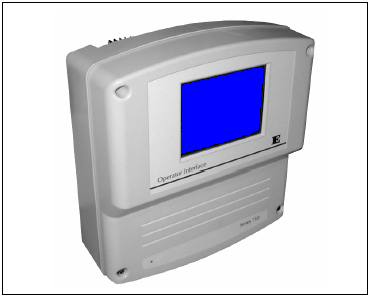

　　4.2.操作界面（OIU）

　　界面方式：触摸屏LED背照LCD显示，框图屏幕

　　能力：可显示多达4种检测指标，可从网络中10个探头任选

　　安装：可靠近探头或邻近网络设施，靠最近一个探头/节点可达2700米。语    言：中、英文均有，其它可选。

　　电源：80-264VAC。

　　功率：42W系统输出：模拟：4-20mA

　　串行：RS232和标准Lonworks。

　　数据通道选择：Devicenet,Profibus,Ethernet,TCP/IP及其它要求通道。

　　报警设置：标准的高/低报警继电器，容量：1A/240V

　　4.3.空气清洁窗

　　在多尘和蒸气环境，以防止污物、灰尘或其它空气中的杂质污染窗口，影响测试的准确性，必须安装空气清洁窗

　　说明：加入的空气须保持干燥、清洁。气压：0.25MPa 流量：120升/分钟

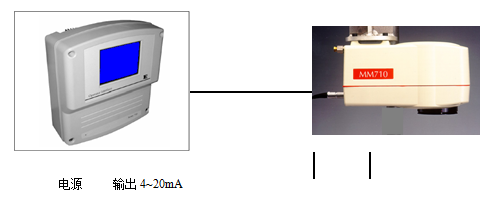

　　4.4．标准配置

　　由1个探头、1个操作界面组成

　　型号：MM710B+M OI

　　电源：85-264VAC

　　输出：4-20mA或其他数据通道

　　报警：标准高/低报警继电器

　　功能：可现场显示、模拟或数据信号输出，可对探头进行设置、快速标定。

　　4.5．特殊配置

　　1、在多尘和蒸汽环境中，须加装空气清洁窗。

　　2、在温度长期高于50℃以上时，须加装空气或水冷却装置。

　　3、如果进行联网控制时，须加装数据通讯模块。
